1.parameters

Product mallin

WLT-070R-AN20

 Basic parametrit

●CPU Cortex-A8 arkkitehtuuri, Frequency 1,0 GHz

● Memory 512MB DDR3

● Flash256MB NandFlash

 Displaynäytön

● Koko7 tuuman

● Resolution800 × 480

● Wide-temperature Kirjoita64K värit tai 260K värit

● LCD taustavalolifetime>25000 tuntia

Touchnäytön

4-wire Resistance kosketusnäyttö(driver sisällä)

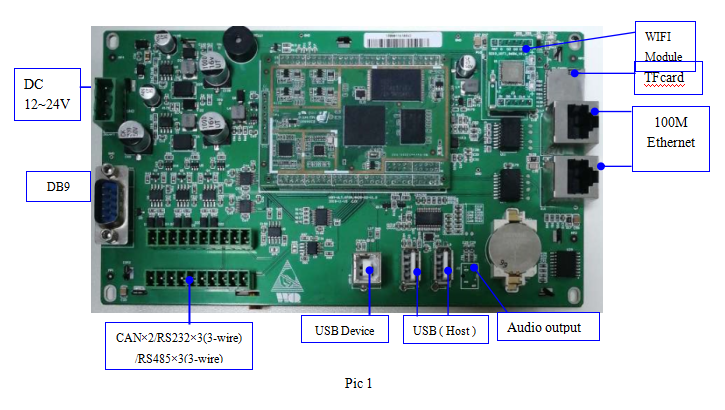

 Hardware käyttöliittymä

● 1 channel DB9(COM1-RS232), multiplexing asVoi .

● 3 channel3-wireRS-232  (COM2, COM3, COM4)

● 3 channel RS-485 (COM2, COM3, COM4), multiplexing as RS-232  (COM2, COM3, COM4)

● 2 kanavan Voi väyläliitännän(driver sisällä), 1 kanava CANeimultiplexing as DB9.(optional)

● 1 kanavainen USB device liitäntäsupport ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.

● 2 kanava USB Host liitännänsupportMenä,näppäimistö, U-levy, jne.

● 2 channel 100M Ethernet-liitäntä.

● 1 kanava microSD-korttipaikka, tuki microSD (TF kortti)External laajentaminen .

● 1 kanavan DC12V~24V power Syöttörajapinta.

● 1 kanavan langaton moduuli.(optional)

Attention

Kun sarjaportti on kytketty, GND lanka molempien laitteiden on kytkettävä välttää polttamista sarja- siru ja vaikuttaa viestintään.

OS

Windows CE 6.0 R 3

Defend asteen

/

 Working ympäristö

● power12V DC(12~24Vpower s upply),800mA

● working lämpötila:-10~50 ℃

● Storage lämpötila-20~80 ℃

● working kosteus10~90% RH

 Koko

● ei shell

● power:12~24V DC(24V kuin suositus)

● Koko185.5x110 X28.5 (MM:)

● Trepanning koko:167.7x105.2  (MM:)

 Application alueella

● industrial ohjausdetection laite,instruments ja m,security valvonnan,medical laitteet ja välineet, älykkäiden päätelaitteiden upotettu korkea-end sovellus.

●Support CAN-väylän verkon käyttöönotto.

 Software support

● Flash tiedostojärjestelmä FAT pöydän lukea ja kirjoittaa turvatehtäviä.

● IDE Visual Studio 2005/2008.net(.net 2,0 Compact)EVC++Labview kehitystä.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

● Supportnäytön kierto(degree: 0 °,90 °,180 °270 °).

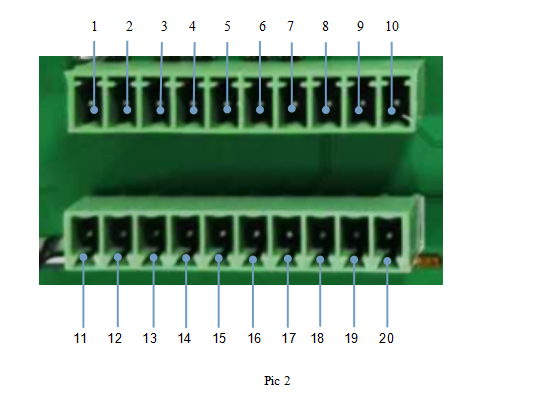

2.  Interface määritelmä

1 RS-485 (COM2-485A)

2 RS-485 (COM2-485B)

3 GND

4 RS-485 (COM3-485A)

5 RS-485 (COM3-485B )

6 RS-485 (COM4-485A)

7 RS-485 (COM4-485B )

8 GND

9 CANL  (Optional)

10 CANH  (Optional)

11 RS-232  (COM2-RX)

12 RS-232 (COM2-TX)

13 GND

14 RS-232 (COM4-RX)

15 RS-232 (COM4-TX)

16 RS-232 (COM3-RX)

17 RS-232 (COM3-TX)

18 GND

19 CANL  (Optional)

20 CANH  (Optional)

2.1 RS-232 interface

4 kanavan sarjaportti, tukea korkein-level baudrate115200bps. Vastaava rajapinta WinCE järjestelmä on COM1~COM4.

2.2 RS-485 interface

- vastaava portti WinCE järjestelmä on KOM2~COM4.

2.3 CAN interface

2 kanava voi-Bus liitäntä, 1 kanava CAN on multipleksataan kuin DB9.- funktio Can-Bus käyttöliittymä on valinnainen .

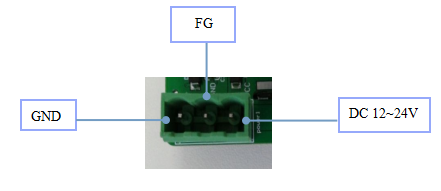

 2.4 Virtaliittymässä

Google esitetty kuviossa:

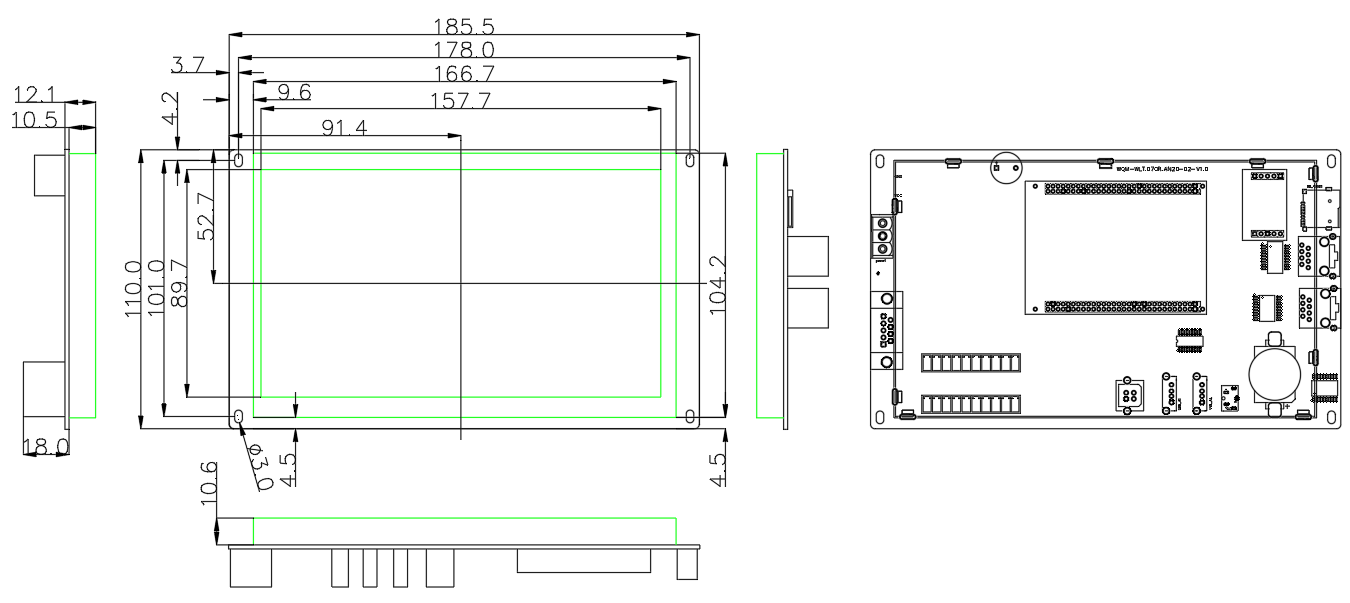

3.Exterior koko

Exterior koko:185.5x110x, 28,5(MM:)       Trepanning koko:167.7x105.2(MM:)
