Parameters

Product malli

war-070C-SS10

Basic parametrit

●CPUQuad-coreCortex®-A9 arkkitehtuuri; Frequency 1.4GHz

● Memory1GB DDR3

● Flash8GB NandFlash

Displaynäytön

● Koko7 tuuman

● Resolution1024 × 600

● Wide-temperature tyyppi16000k värejä tai 24--bittisistä true värejä

● LED taustavalolifetime>25000 tuntia

Touchnäytön

Capacitance/Resistance kosketusnäyttö

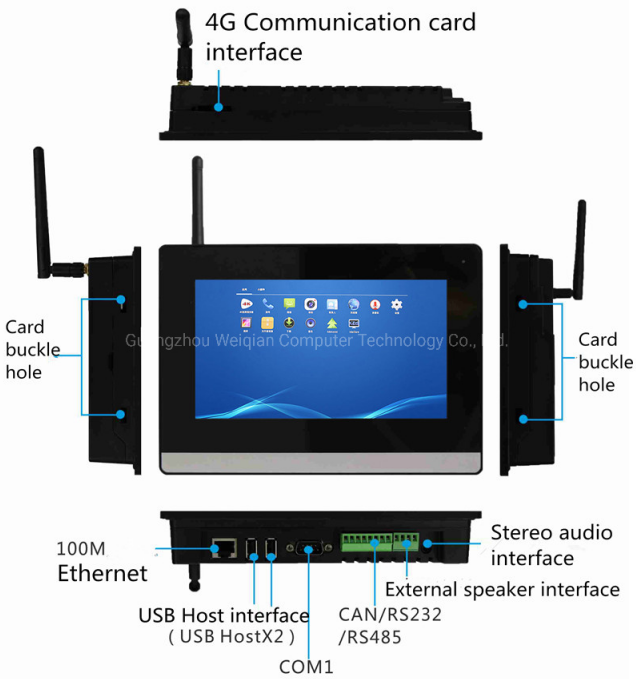

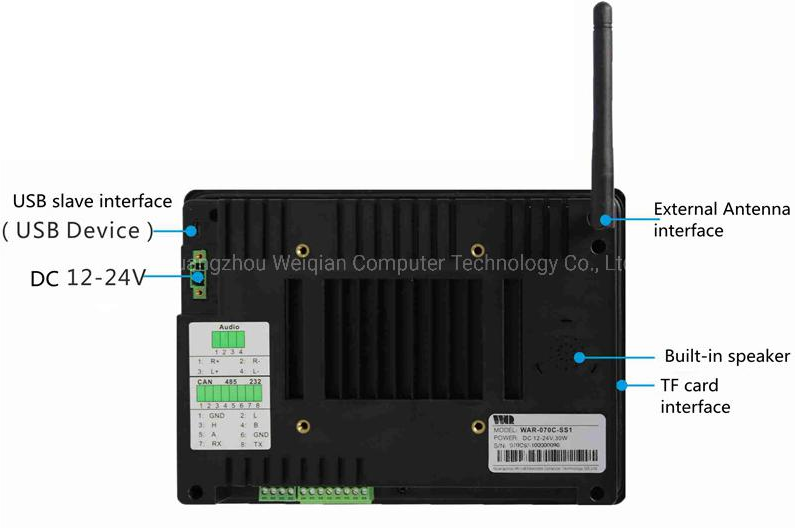

Hardware käyttöliittymä

● 1 kanavan DB9 interface(COM1)(Isolation kuten valinnainen).

● 1 kanava 3-wire RS-232 serial portti(COM2)(Isolation kuten valinnainen).

● 1 kanavan RS-485 interface(COM3)(Isolation kuten valinnainen).

● 1 kanavan eristetty CAN-väylän liitäntä(optional).

● 1 kanavan ulkoinen langaton antenniliitäntään(optional).

● 1 kanavainen USB Device interfacesupport ADB connect PC Voit vaihdon päivämäärä ja debug sovellus.

● 2 kanavainen USB Host interface support tavallista USB device kuten hiiri keyboard u levyetc.

● 1 kanava 100M Ethernet-liitäntä.

● 1 kanava SD/MMC korttipaikkasupport TF kortti.

● 1 kanavan äänen ulostulon kautta.

● 1 kanavan rakennettu-in kaiutinliittymä(optional).

● 1 kanavanexternalspeaker interface, power 8 Ω1.7 W tai 4 Ω 3 W(optional).

● 1 kanavan 4G communication kortin liitäntä.

● 1 kanavan DC 12V~24V power input.

● Built-in 4G-moduuliWIFI, Bluetooth (optional) .

Attention

Kun sarjaportti on kytketty - GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Android 4,4 0,2 /Android 5,1

Defend astetta

IP65(front panel)

Working ympäristö

● power:DC 12V-24V(24V suositusmarkkinoinnin)

● working lämpötila-10~60 ℃

● storage lämpötila-20~80℃

● working kosteus:10~90% RH

Koko

● shell rakenne:plastic

● panel koko202.1 × 144,1 (MM)

● trepanning koko:192.1 x 134,1 (MM:)

Application alue

● industrial ohjaus,detection laite,instruments ja m,security seuranta,medical laitteet ja välineet, intelligent päätelaitteiden upotettu korkea-end sovellus.

● Support CAN-väylän verkon käyttöönotto.

Software tukea

● Support EclipseAndroid StudioQT LuojaVisual Studio 2015/2017 kehityssupport JAVA/C/C++/C#etc.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

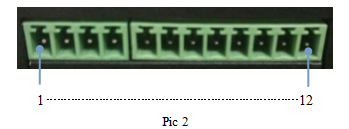

2. Interface määritelmä

1. External kaiutinliittymä a+

2. External kaiutinliittymä a-

3. External kaiutinliittymä l+

4. External kaiutinliittymä l-

5. GND

6. CANL

7. CANH

8. COM3-485B

9. COM3-485A

10. GND

11. COM2-RX RS-232

12. COM2-TX RS-232

2.1 RS-232 interface

2 kanava RS-232 sarjaportti,support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava rajapinta Android-järjestelmä on COM1, COM2.

2.2 RS-485 interface

- vastaava portti Android-järjestelmä on COM3.

2.3 CAN interface

- funktio Can-bus käyttöliittymä on vapaaehtoista.Also, without 120 ohmin(m-) terminal vastus sisällä\\ hoitamattomien luottojen määrittää kerran tarpeessa.

2.4power käyttöliittymä

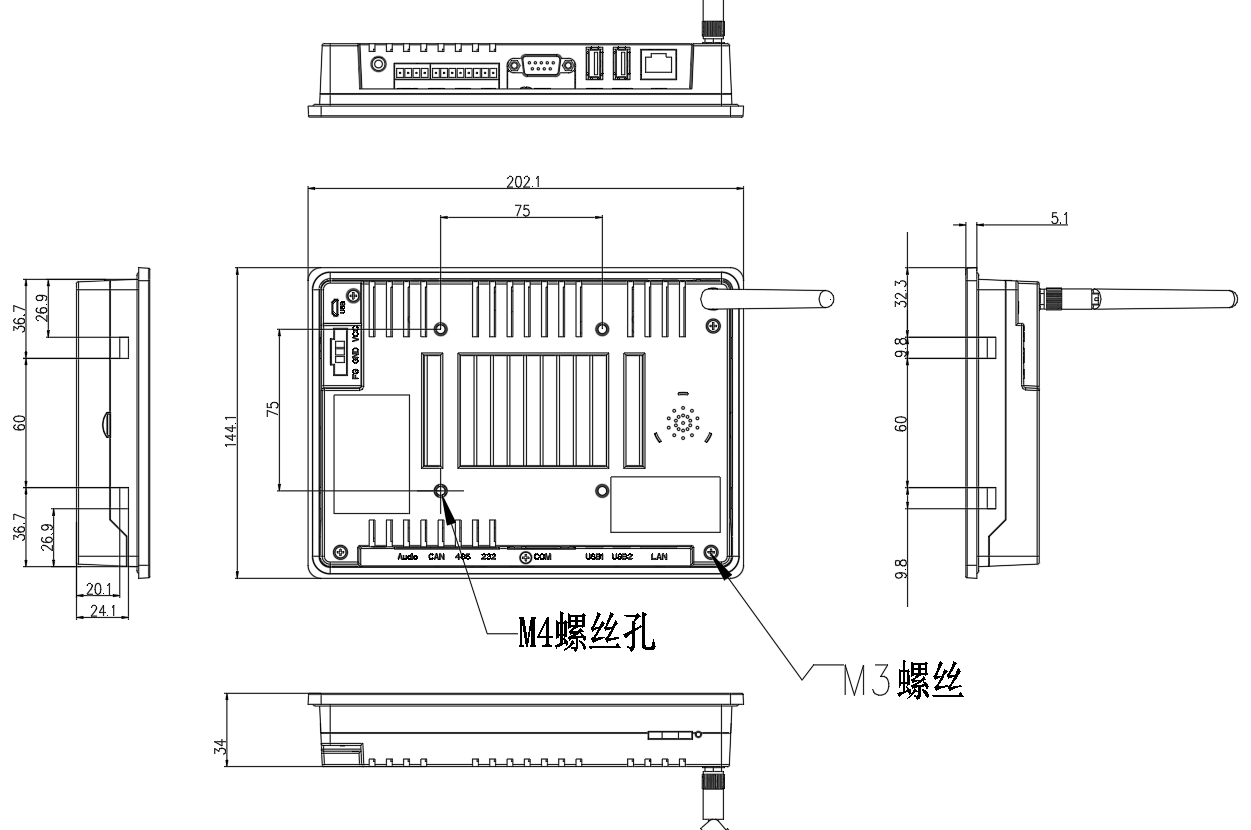

3. Exterior koko

Exterior koko:202.1 x 144,1 x 34(MM:)    Trepanning koko :192.1 x 134,1(MM:)
