1.0 Johdanto

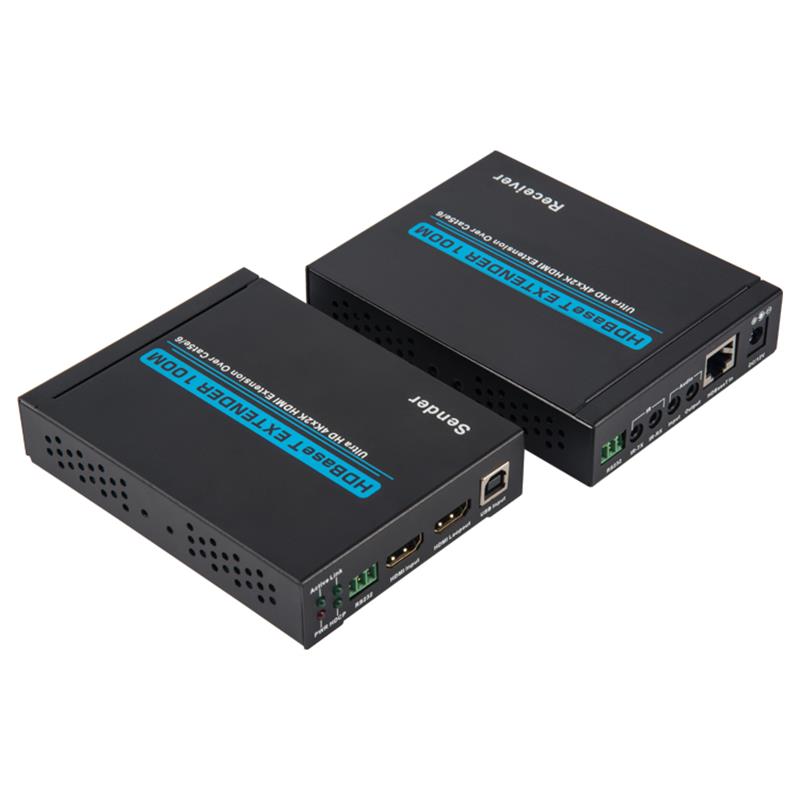

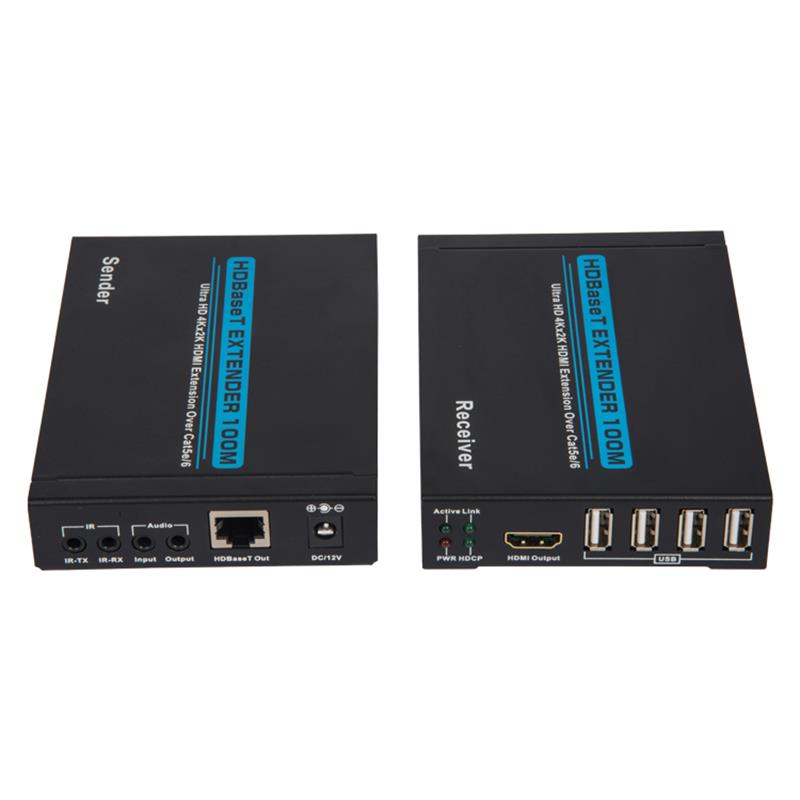

Tämä HDBaset 2.0 Lähetin ja vastaanottaja voi lähettää kilpailukyvytön 4K UHD video ja audio yhden Cat.5e/6/7 kaapelin yli 100m, RS-232 ja IR portit.Riippumaton ulkoinen digitaalinen ja analoginen audiotiedonsiirtokyky antaa käyttäjille ylimääräistä mukavuutta ylimääräisiä ääniyhteyksiä.Tämä järjestelmä mahdollistaa myös USB- palvelimen yhdistämisen, mikä mahdollistaa USB- yhteyden KVM- sovelluksen 4 USB- portteihin.

Integroitu 12V POC-tuki antaa vastaanottimelle tai lähettimelle virtaa lähettimestä tai vastaanottimesta, jolloin poistetaan tarve erilliseen virransyöttöön vastaanottajalle.

2.0   Ominaisuudet

1.Tukee yhden Cat.6/7 -kaapelin yhteydessä määriteltyä HDT 2.0 -standardia   enintään 100m/328ft ja Cat.5e -kaapeli 90m/295ft

2.HDBaset 5Play™ konvergenssi: High-Definition (HD) Video and Audio, USB,12V POC ja Control (kaksisuuntainen IR/ RS-232 läpivirtaus)

3DMI 3D: llä & 4K@30Hz (YUV 4:2:0) tuki, DVI 1.0 yhteensopiva tuki   IR lähettää uudelleen.

4.HDCP 2.0 vaatimukset.

5.Tukee HD-audioformaattien läpikulkua: LPCM 2.0/5.1/7.1, Bitstream, ja HD Bitstream.

Kuudes.Tukee RS-232 baud rates from 110

Seitsemän.Tukee USB2.0:ta

Kahdeksalta.Tukee Analogi Audio-passia.

3.0 Pakkausvarusteet

Kun olet purkanut putkesi ensimmäisen kerran, tarkista, onko mukana seuraavat tuotteet:

HDMI Extender Transmitter...

HDMI Extender Vastaanottaja...

Minä... Minä... Minä... Minä...

"R Vastaanottaja-----------------------------------------------------------------------------------------

12V 2A DC:n virtalähteen adapteri ---------------------------------------------------------------------

"Operaatio Manual----------------------------------------------------------------------------------

3.5mm Audio Cable----------------------------------------------------------------------------------

4.0 Määritelmät

HDMIName   ...ja... HDMI 1.4

HDCPName   ...ja... HDCPName   2.0

Video   "Bandwide---------------------------------------------------------------------- 10G

HDMIName   resoluutio   ...ja... 1920*1080@60Hz/ 1920*1080   3D@60Hz/ 1080P@120Hz/ 4K2K@30Hz/ 4K2K@30Hz(4:2:0)

HDMIName   ...ja... Tyyppi   A, 19 pin, nainen

Toiminta   Suvaitsevaisuus----------------------------------------------------------------- ℃ 〜 50 ℃

Suhteellinen   Kosteus---------------------------- ～   95%(ei kondensaatiota)

Voima   Toimita--------------------------------------------------------------------- 12V/2A   DC*1pcs
