:n rakenteellisten ainesosien analyysi./--



~



. Tältä osin oli kiinnostavaa tutkia matriisin koostumusta ja dispergoiviananoprecipitatteja. Saatunanomittakaavan komposiitti rakenne on epätyypillinen, että tutkittu Heas ja tulevaisuudessa, tällaisia ​​koostumuksia voidaan käyttää rakenne- materiaaleina erilaisissa sovelluksissa.

Synthesis Cast NiCrCoFeMn - (Ti-Si-B (C)) heas

- valmistamiseksi valettu heas vahvistettu pii boridi käyttäen monimutkaisen modifiointiaineen, joka perustuu Ti-Si -B (C) Järjestelmä vihreään seokseen metallotermisellä SHS-menetelmällä tutkittiin ensin. Päätavoitteena on saada aikaan hallitusti faasin koostumus ja saada tietty rakenne, joka koostuu HEA matriisin (Co-Cr-Fe-Ni-Mn) ja vahvistamalla saostuu metallista laskettuna boridit ja silisidejä (Ti (Kr) C, Ti (Kr) B2, TI5SI3 jne.). Suurin osa tutkittuun koostumukseen sisältyvistä elementeistä on reaktiivinen janiillä voi olla keskinäinen vaikutus kemiallisten reaktioiden esiintymiseen koostumuksen vuorovaikutuksen aikana poltto-aallossa. On huomattava, että NICRCEn Hea, joka tunnetaan myös Cantor Alloy, muodostaa perustan siitä, mitänyt kutsutaannimellä Heas-perhe ja on monitieteellinen. Kuitenkin aiemmin osoitettiin, ettänicrcofem-seos, mukaan lukien yksi valmistettu metallotermisillä shsilla [33, 34], jolla on alhaiset lujuusominaisuudet [4]. Siksi uusien rakenteellisten elementtien muodostuminen voi parantaa CO-Fe-Ni-MN-järjestelmän \"käyttöominaisuuksia. Tässä yhteydessä kiinnitetään erityistä huomiota annettiin määrittämiseksi ja testaus synteesi järjestelmien Co- Cr-Fe-Ni-Mn-Heas vahvistettu pii boridi käyttämällä käyttöönoton Ti-Si-B (C) kompleksi modifiointiaine.





==<- SHS reaktio voidaan esittää seuraavalla kaaviolla:



<A video kirjaa palamisprosessin tutkittujen koostumusten osoitetaan, että α>0-8 paino-%, vihreä seos pystyi polttaa ja, sen seurauksena Polttotuotteet muodostettiin. Kuitenkin α6-8 paino-% valmistetuillanäytteillä oli alhainen pehmitys ja murtunut vaikutus. Näiden seosten SEM-tutkimukset paljastivat karbidin ja boridifaasien saostumat suurimmassa materiaalissa, mukaan lukien monimutkaiset metalliset yhdisteet, jotka ilmeisesti ovat syy lisääntyneeseen hauraumiseen. Näin voidaan päätellä, että koostumukset, joissa α

6% on enemmän lupaavia lisätutkimuksia varten.

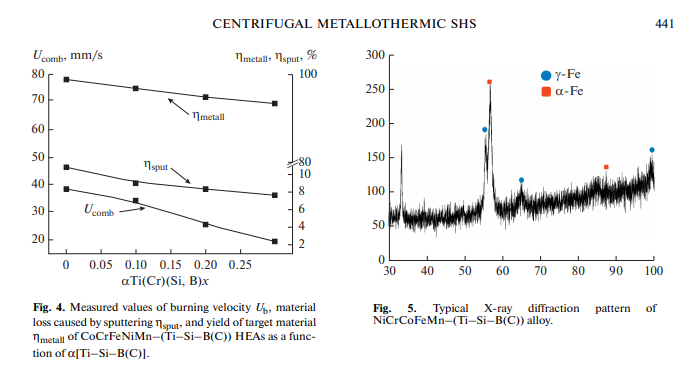

-Poista α6% ja 30 g Muodostettiin harkoja, joissa on selkeä vaiheen erottaminen. Kasvu α johti havaittavissa vähenemistä palamisnopeus (Fig. 4).

 On tunnettua, että NiCrCoFeMn Heas on yksi

phase rakenne janiillä Lisääntynyt plastisuus [3-6]. Käyttöönotto α [Ti-Si-B (С)] koostumukseen vihreä seos tekee mahdolliseksi valvoa muodostumista komposiitti rakenne, joka koostuu homogeenisen matriisin, joka perustuu Heas ja vahvistamiseen rakenteellisia sulkeumat. \"Light\" -komponenttien kontrolloitu lisäys vähentää saadunnousun tiheyttä ja lisää fysikaalismekaanisia ominaisuuksiaan. Samanaikainen käyttöönotto



silicon ja boori osaltaan edistää kasvuun hapettumisenkestävyyttä seoksia.





--in kokeita muuttamalla keskipakokiihdytys alueella 20-70 g, optimaalisella alueella 65 ± 5 g synteesin seosten tämän on todettu. Lisääntynyt arvoja (verrattuna aikaisempien tutkimusten) selitetään esillä olevan tulenkestävän komponentteja, kuten boridit ja silisidit koostumuksessa

.



FIGURE 5 esittää Nicrcofemn- (TI-Si-B (C))) tyypillisen XRD-kuvion. Seokset koostuvat vain kahdesta vaiheesta: α

FE (BCC) ja γ
FE (FCC). XRD-analyysi paljasti muita vaiheita. Ilmeisesti rakenteellisten saostumien pitoisuus oli menetelmän herkkyysrajan alapuolella. Kasvu monimutkainen modifiointiaineen pitoisuus johtaa merkityksetön muutos fraktiot muodostunut kiinteä ratkaisuja.

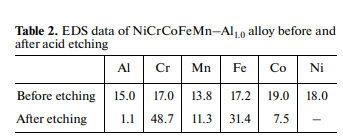

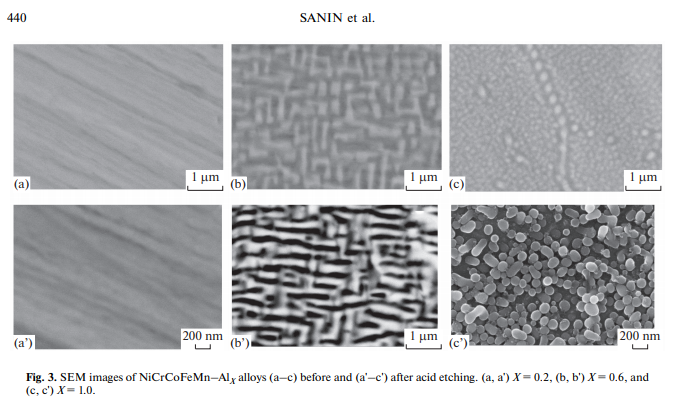

\\n \\n \\n \\n \\n \\n \\n \\nSEM kuvia esitetty kuvassa. 6 osoittavat homogeeninen rakenteita NiCrCoFeMn seosten TI-SI-B (C) lisäaineella. Elementtikartat (kuviot 7-9) paljastivat uusia rakenteellisia saostumia matriisissa. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
