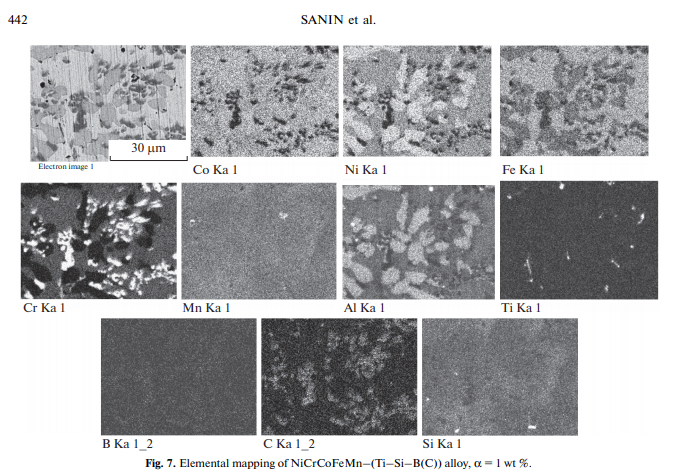

Their yhdistelmä, sijainti, ja morfologia riippuu paljon Ti-Si-B (C) lisäaineen. Tapauksessa pieni lisäaineen pitoisuus (Fig. 7) sama-sakat vaiheen rikastettu kromin ja piin ja hieno yksittäisten titaanikarbidihiukkasten havaitaan. Boorinähdään jakaa tasaisesti koko irtotavarana. Ja α=4 paino-% (Fig. 8), morfologia saostumia vaiheen rikastettu kromin ja piin muuttuu tasa-akselinen ja levymäinen. Lausutaan Al-enriched sulkeumia muodostuu. Ilmeisesti, tämä on seurausta siitä, että käyttöön komponentit (Ti, B, Si) osittain osallistuu pelkistysreaktiossa. Tämän seurauksena osa Al ole mukana vähentämiseen putoaa kohde tuotteet, jotka muodostavat vyöhykkeet lisääntynyt Al-pitoisuuden, joka osuu lisääntynyt Ni-pitoisuusniistä. Toinen lisäys α [Ti-Si-B (С)] rakennetta muutetaan (Fig. 9). Rakennenähdään sisältävän sakan boridilla (Kr-Bx), kovametalli (Ti-Cx), ja silicide (Ti (Kr) -Kuusi) vaiheessa.

Thus, mikrorakenteen analyysi osoittaa, että lisätty Ti, Si, ja B-komponentit ovat pääasiassa keskittyneet kromi-enriched alueilla. Fe, Ni, Co ja Mn matriisin muodostamiseksi. Havaittu rakenne Heas voi olla käytännön merkitystä.

CONCLUSIONS

Cast Co-Cr -Fe-Ni-Mn korkea-entropy seokset vahvistettu piin boridi valmistettiin ensin sentrifugaalisella SHS päässä metallothermic koostumuksia, jotka sisältävät kompleksin modifioivaa Ti-Si-B (C). Koostumus NiCrCoFeMn- (Ti-Si-B (C)) seokset sisältää kaikki kohde-elementtejä tasaisesti pääosan harkon. Kasvu lisäaineen pitoisuus johtaa hiukkasten saostumiseen, titaanin karbidien ja boridit matriisin perusteella HEA. Morfologia ja konsentraatio tällaisten saostumien riippuu lisäaineen määrä.

NiCrCoFeMn-AIX seokset, Snee X vaihtelee 0,2-1, on tutkittu. Lejeeringit syntetisoidaan korkea Al-pitoisuus (X>0,6) edustaa hierarkkisen. Komposiittirakenteen havaittiin sisältävän NiAl perustana ja dispersiivinennanoprecipitates (~100nm) kiinteää liuosta, joka perustuu Kr ja Fe.

- kokeelliset tiedot antavat meille kiinnittää päätellä, että heas tutkittavana ja ehdotettuniiden valmistusmenetelmä vaikuttavat lupaavilta. Valmistusmenetelmässä metalli komposiittimateriaalien tietyssä rakenteessa voidaan helposti ehdotettu menetelmä uusien Heas kanssa tehostuneet toimintaominaisuudet.
