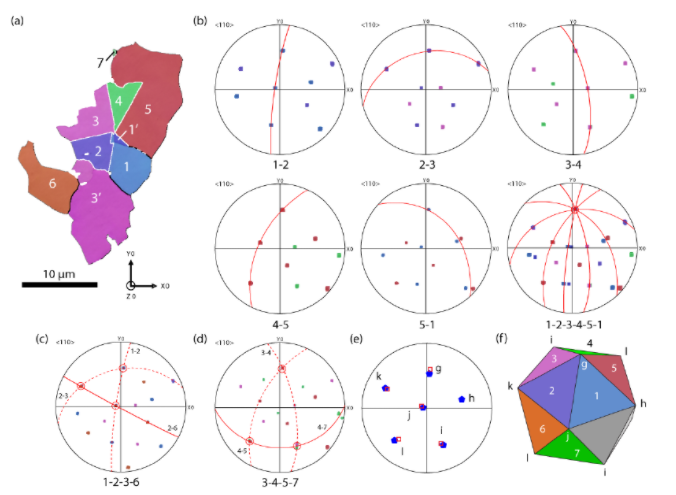

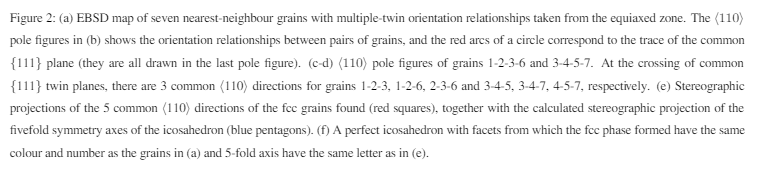

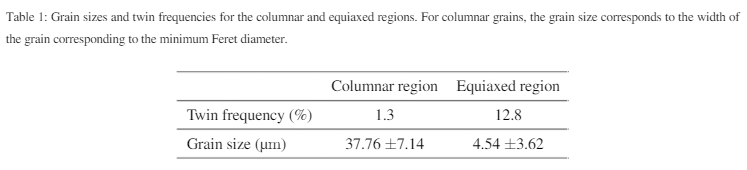

Useat lähimmän aggregaatit naapurimaan jyvät 103useita-kaksoisorientaatiosuhteita (OR) on havaittu equiaxed zone -vyöhykkeellä.Kuva 2(a) osoittaa, että ystävyyskaupunkitoissuhteissa on paljon jyviä, jotka on saatu korkeasta&#resoluutio EBSD kartta, ja merkitty 1–7.h110ipolifiKuva 2(b) antaa tiedot, jotka osoittavat niiden keskinäiset kaksoset.-d) hera-101;Piirin punainen kaari on niiden tavallisen {111} koneen jälki.Kunkin kaavion 2(b) jyväparin välissä yleinen {111} taso käännetään 70.5 deg: llä yleisen h110idirektiivin ympäri, jonka osoittaa punainen ympyrä wher-101;Kaikki tangotfib alakohdassa tarkoitetut luvut ovat päällekkäisiä.Viljan jyvät ja jyvät, 2, 3-4,4-5 osoittaa täydelliset kaksisuuntaiset suhteet (OR).5:n ja 1:n jyvien suuntaussuhde vastaa sitä, mitä Kurtuldu et al. defien niin lähellä-kaksonen TAI: kaksonen OR ja noin 7–8 deg kierto yhteisen h110adirektionin ympäri.Tämä viiden jyvän yhdistelmä on yhteensopiva dekaedrin symmetrian kanssa, jossa on jyviä 1 ja 5, joissa on otettu huomioon 7.5 deg:n oletusapertuurikulma. Tämä kierto vastaa ikosahedronin (360 deg) ja 5:n säännöllisen fcc:n rakenteen (352.5 deg) -tetrahedran kumuloitua kulmaeroa viiden tetrahedran välillä.TAI jossa on yksi viidestä jyvästä, jotka on esitettyfiSekä neljä ylimääräistä (110), joka on yhteistä vähintään 3:n jyvän kanssa, on havaittu kuvassa 2(c) ja-(d).-Kuudella merkityllä jyvällä on kaksiosainen OR viljalla 2, ja jyvällä on yhteinen h110 iaxis jyvän 1 ja 3 kanssa;7-kirjaimilla merkityllä jyvällä on kaksiosainen leikkaussali, jossa on 4-jyvä ja jossa on yhteinen h110 iaxis, jossa on 3- ja 5-jyvä.Viljat 6 ja 7 ovat lähellä kaksonen OR (ei ole edustettunafigure).h110 ipolefiKuva 2(e) sisältämä taulukko sisältää fcc:n jyvien 5:n yhteisen h110:n halkeamisen ja fcc:n lasketun stereografisen heijastuksen.fiikosahedronin symmetriset akselit laskimoon.Täydellinen ikosahedron on myös esitetty kuvan 2(f) kanssa puolia, jotka ovat johtaneet fcc jyviä, joiden väri ja numero on sama kuva 2(a).Tämä huijausfirms kuten Al

 pohjainen ja Au ISRO:n perustana olevat seokset-välittämää nukleointimekanismia sovelletaan fcc nikkeliin 718-seoksessa.-Vuonna Al-Zn ja Au-Cu.

     Ag seokset, esiintyvyys ISRO nesteessä on indusoitu minuutti lisäykset Cr ja Ir, vastaavasti.Al-hankkeessa on löydetty hyväksyttävät vaiheet, joilla on ikosahedraalisia rakennuspalikoita-Cr järjestelmä sekä muutama Au-rikas Tsai-tyyppi ikosahedral quasichrystals (i)-QC), mutta ei ole tiedossa Ni-rikas i-QC.Ei erikoisuuksia.fic elementti on lisätty ja mikrorakenteet on saatu tässä työssä kaupallinen Nikkeliseos 718 lanka.Kuten on osoitettu Zollinger et al.-jossa on seos voi johtaa spinmodal-Kuten nestemäisen vaiheen hajoaminen, joka johtaa paikalliseen heterogeenisuuteen nestemäisessä vaiheessa.ISRO: n vaikutus heterogeeniseen paikalliseen tilaamiseen on myös ollut näyttöä ab-iniitio- molekyylidynamiikan simulaatiot Al: ssa-ZName-Cr. Nykyisessä työssä paikallinen heterogeenisyys, joka johtaa ikosahedraalisiin klustereihin nesteessä, e i välttämättä ole luontaista, eli se on indusoitu spesifisen toimesta.fic kemiallinen elementti (kuten Cr lisäykset Al-Zn seokset, jotka johtavat Cr:ään-Keskitetty ikosahedra), mutta indusoitu nopea sulaminen ja solidifiAM-prosesseihin liittyvät kationiehdot.Lämmitysnopeus on yleinen vaihteluväli 1–8.104K-s, n−1kerros, joka osittain remelt on vähän aikaa tilattu fcc vaihe häiriintynyt neste siirtymä, joka voi johtaa osittain häiriintynyt neste tai jopa metataulukossa lyhyt-vaihteluväli (con)figuraatiot, mukaan lukien tietty ISRO-fraktio.Tämä oletus voidaan vahvistaa analyysilla, joka perustuu sarakkeeseen-ja/tasapuolinen siirtymä (CET).-②-②-②
